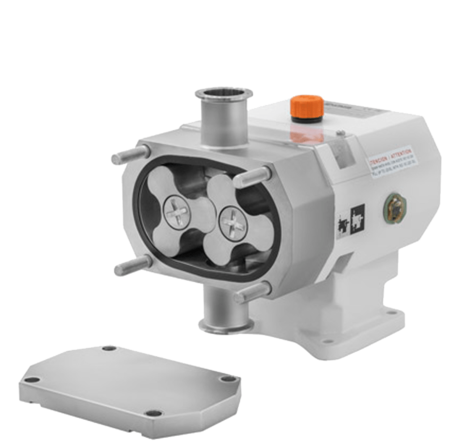

Кулачковые (ротационно-поршневые) насосы

Компания «ТЕХНО-ГРУПП» - официальный дистрибьютор насосного оборудования PETROLAND POMPA SAN. VE TİC. A.Ş. Чтобы купить кулачковые насосы, позвоните нам или оставьте заявку на звонок. Менеджер компании ответит на все вопросы, организует поставку.

Кулачковый насос успешно применяется во многих сферах промышленности на протяжении многих десятилетий.

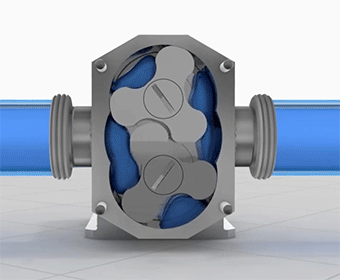

Принцип действия кулачковых насосов

Кулачковый насос - это один из наиболее простых и неприхотливых в работе типов насосного оборудования.

Принцип его действия интуитивно прост для понимания и обычно не доставляет оператору никаких проблем. Давайте рассмотрим его более подробно: Два кулачка (еще их называют роторами) вращаются друг на друга, создавая на всасывающем патрубке разряжение, жидкость поступает в рабочую камеру насоса и за счет механического воздействия кулачка проталкивается вокруг внутренней поверхности ротора. Далее кулачки, вращаясь друг на друга, проталкивают жидкость к напорному патрубку. Как видим, принцип действия роторного насоса напоминает принцип действия шестеренного насоса с внешним зацеплением, но имеется принципиальное различие - лепестки роторов не находятся в физическом контакте друг с другом при перекачивании продукта, как зубцы шестерней в шестеренном насосе. Контакт лепестков предотвращается за счет выставления зазора.

С уверенностью можно сказать, что насос имеет больше достоинств, чем недостатков, но некоторые недостатки насос всё же имеет. Хотя скорее их можно отнести к особенностям конструкции. Первое - это слабые самовсасывающие способности. Фактически кулачковый насос не относится к самовсасывающим, и для его нормальной работы требуется подпор (расположение емкости выше уровня насоса). Также насос имеет 2 вала и механических уплотнений на один насос потребуется тоже два (если напорное давление до 5-6 бар, то вместо механических уплотнений можно ограничиться манжетами). И основная "особенность" данного типа насоса - он имеет сравнительно высокую стоимость. Но этот момент окупается долговечностью и надежностью насоса и объясняется использованием для его изготовления дорогостоящих типов стали (нержавеющая сталь марки 316, которая также сложна в обработке).

Резюмируя вышесказанное, вы абсолютно точно не пожалеете о покупке этого типа насосов, если он подобран корректно (учтён перекачиваемый тип жидкости, требуемый напор, производительность, температура и обеспечен подпор).

Преимущества и сфера применения роторных насосов

Такое распространение и популярность насос приобрел благодаря своей надежности, простоте обслуживания и техническим параметрам, которые не могут обеспечить другие типы насосов. К особенностям кулачкового насоса относят его санитарное исполнение (отсутствие застойных зон и, как правило, изготовление проточной части из 316 нержавеющей стали), что особенно важно в фармацевтической, пищевой и косметической промышленности. Также преимущество кулачкового насоса - его способность работать с очень вязкими жидкостями. Такими, как зубная паста, патока, шоколад, плавленые сыры и др.

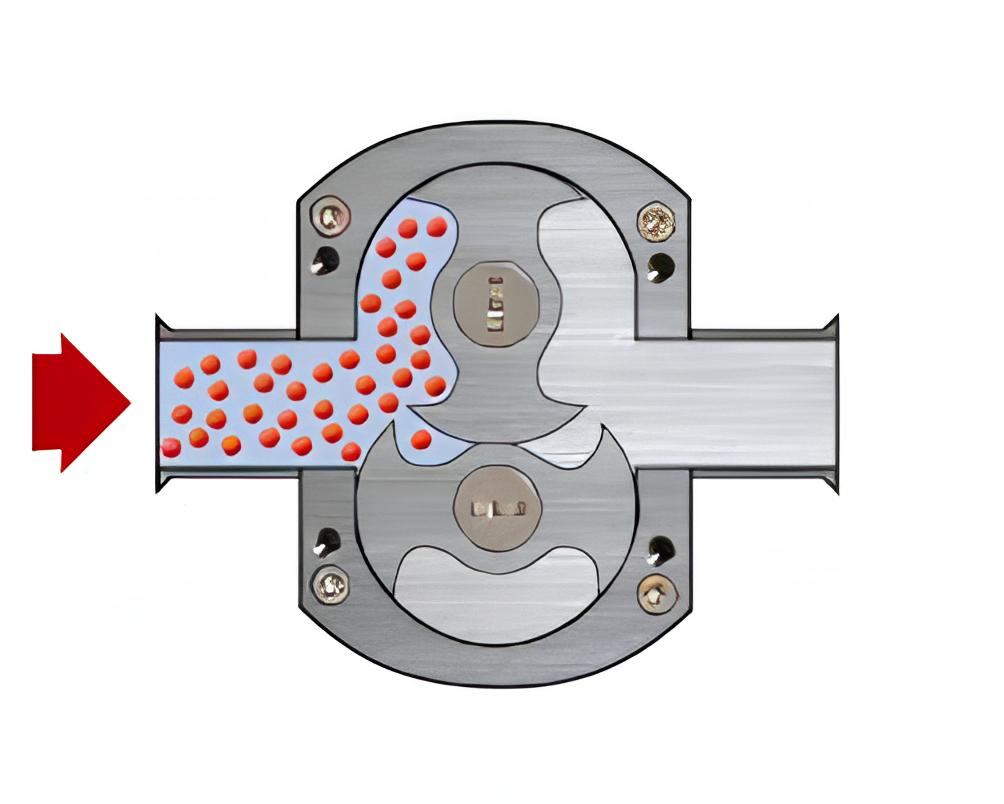

Насос отлично применим к бережной перекачке пищевых жидкостей, которые содержат твердые включения (например йогурт с кусочками фруктов или варенье с цельной ягодой). Кроме того насос обеспечивает ровный поток без пульсаций. Если насос работает с очень вязкой жидкостью (например плавленый сыр), то его необходимо расположить ниже уровня емкости, как указано на рисунке:

Если насос работает с жидкостью средней вязкости (сметана, сгущенное молоко), то его можно расположить как указано на рисунке ниже:

Если же жидкость имеет относительно низкую вязкость (сливки, жидкий йогурт, кефир), то подойдет расположение как на рисунке ниже:

Никогда не располагайте насос выше уровня жидкости, даже если он перекачивает жидкость с низкой вязкостью. Т.е. расположение, как на рисунке ниже не верно!

Диаметр трубопровода, по которому жидкость поступает в насос должен быть либо больше диаметра патрубка насоса, либо равен ему. Пожалуй, это ошибка в эксплуатации кулачкового насоса встречается наиболее часто. Для наглядности, верное и не верное подключение насоса указано на рисунке ниже:

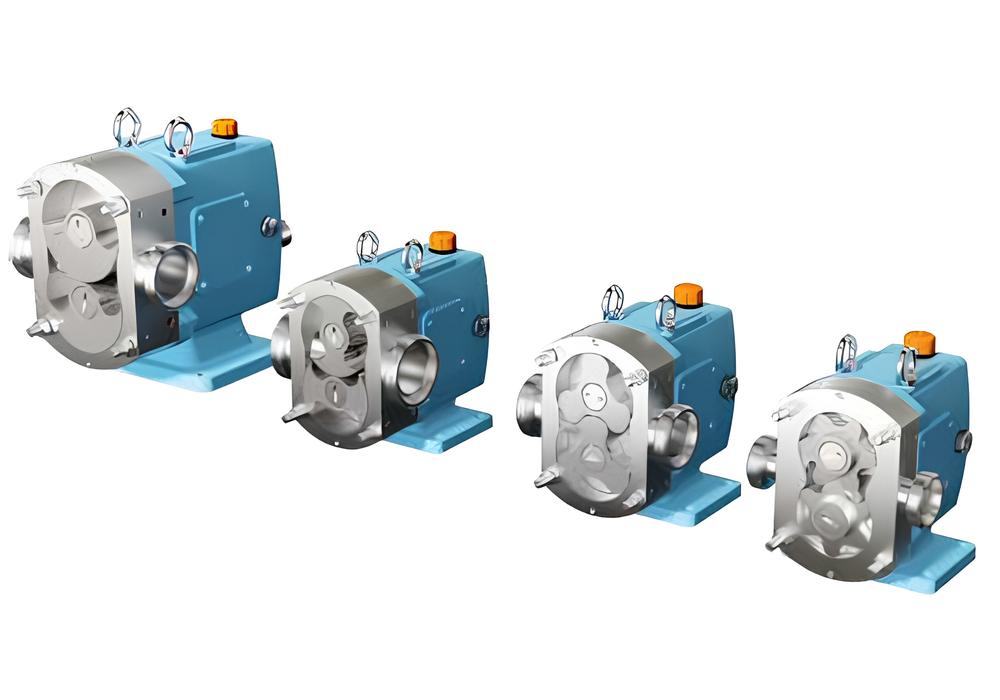

Кулачковые насосы Petroland

Видеообзор на примере модели PL265

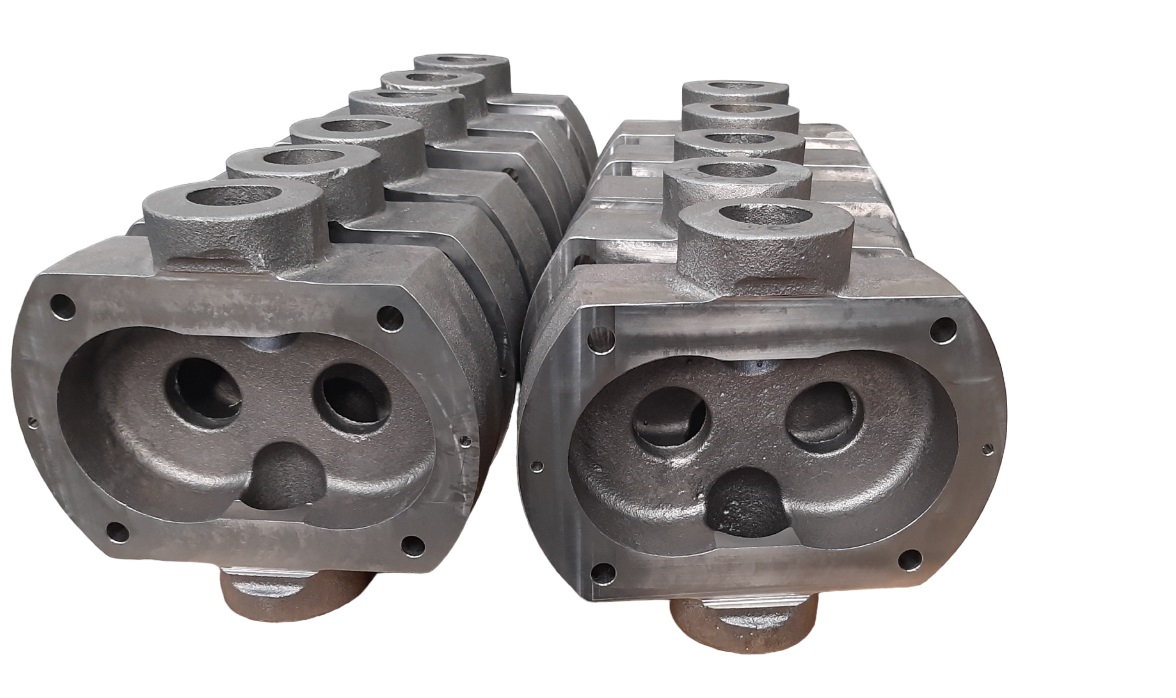

Проточная часть изготавливается путем отливки высококачественной нержавеющей стали AISI 316/316L с последующей обработкой без сварных соединений! Ниже фотографии заготовок (отливок), которые станут проточной частью насосов.

Оборудование под маркой Petroland используется практически во всех отраслях промышленности. Отличительные черты данного оборудования:

• Моноблочный прочный корпус выдерживает большие нагрузки и не подвержен коррозии и износу в процессе эксплуатации. Проточная часть из стали марки AISI 316/316L.
• Гигиеничность при работе с любыми средами вязкостью до 440.000 сПз и размером частиц до 28 мм. Скорость подачи жидкости – до 70 м³ / ч. Давление – до 20 бар.
• Рабочая температура кулачковых насосов PL достигает 135° С.
• Простота использования и обслуживания. Быстрая промывка избавляет от длительных простоев.
• Возможность разных вариантов установки, в том числе в вертикальном положении. Также возможно укомплектовать насос рубашкой обогрева (которую в некоторых процессах используют как рубашку охлаждения).
• Возможность задания прямого и обратного направления движения перекачиваемой среды (по часовой стрелке и против нее). Уровень шума остается низким.
• Жидкости и другие среды перекачиваются равномерным непрерывным потоком, бережно, без нарушения их структуры.

Названные характеристики, особенно последняя из перечисленных, делают кулачковые насосы Petroland удобным оборудованием для мягкой транспортировки жидкостей и продуктов с чувствительной структурой, требующей аккуратного обращения. Это касается всех пищевых продуктов (молочные, в том числе йогурты с кусочками фруктов, напитки, сусло, пиво, ягоды, пудинги, джемы, желе, соусы, жиры и масла, глазировка, томатная паста, мясной фарш, корма для животных, рубленое мясо и проч.); фармацевтических препаратов (оболочка для таблеток, эмульсии, экстракты, эфирные масла, спирты); клеев и других ценных, уязвимых сред.

Кулачковые и ротационно-поршневые насосы PL разработаны таким образом, чтобы их монтаж, демонтаж и обслуживание, в том числе чистка, профилактика и ремонт, занимали минимум времени и не требовали специального сложного оборудования. Конструкция насосов исключает загрязнение перекачиваемой среды. Совокупность этих свойств обеспечивает длительный срок работы оборудования, которое находит постоянное применение в таких сферах промышленности:

• Химическая промышленность.
• Гальваническое производство.
• Лакокрасочная, печатная промышленность.
• Пищевая, фармацевтическая и косметическая промышленность.
• Водоподготовка.
• Бумажно-целлюлозная промышленность.
• Общепромышленное применение.
• Производство биотоплива.

Кулачковые насосы Petroland могут быть изготовлены по специальному заказу и адаптированы к конкретным нуждам клиента. При этом Petroland не только производит, но и разрабатывает, совершенствует, проектирует применение насосных технологий. Являясь одним из крупнейших промышленных предприятий по насосостроению в Турции, Petroland не просто поставляет свою продукцию, но предлагает партнерские решения. В свою очередь, мы, как официальный представитель завода, предлагаем продукцию и системы Petroland для применения во всех отраслях промышленности.

Конструктивные особенности насоса PETROLAND

1. Косозубые шестерни в редукторе обеспечивают долговечность, стойкость к высоким нагрузкам и бесшумность работы насоса.
2. Усиленный вал обеспечивает способность работы насоса под высокими нагрузками и работу с особо вязкими жидкостями, которые требуют высокого момента для перекачки.
3. Отсутствие сварного шва обеспечивает использование насоса в сферах, где санитарные требования к насосу особо высоки (за сварные швы может «цепляться» продукт). Кроме того повышается «жесткость» насоса.

Насосы PETROLAND проектируются и изготавливаются на заводе в Турции на современном оборудовании и соответствуют высочайшим стандартам качества.

Для каждого продукта можно подобрать оптимальную форму роторов:

Как видно из рисунка, ротор садится на вал не на шпонку, а на более надежное крепление, которое предотвращает «гуляние» ротора на валу и преждевременный износ самого вала. Более подробную информацию по типоразмерам насоса и их параметрам Вы можете посмотреть в каталоге. Подбор насоса под конкретную задачу проводят инженеры завода PETROLAND в течение 1 рабочего дня после запроса. В этом подборе определяются такие параметры, как нужный типоразмер насоса, форма роторов, расположение вала (нижнее или верхнее), расположение насоса (вертикальное или горизонтальное), материалы уплотнителей, тип уплотнения вала и матераил из которого он изготовлен (одинарное торцевое уплотнение, двойное торцевое уплотнение с промывкой либо сальниковое уплотнение), тип подключения насоса (DIN, SMS, Clamp, Фланец), а также наличие или отсутствие рубашки обогрева.

---

Кулачковые насосы обладают следующими свойствами:

1. Бережное перекачивание:

Детали: Кулачковые насосы, в отличие от центробежных, перекачивают жидкость, не подвергая ее сильному механическому воздействию. Это достигается за счет принципа вытеснения: вращающиеся кулачки создают полости, в которые засасывается жидкость, а затем, сжимая эти полости, плавно выталкивают ее.

Почему это важно: Для многих продуктов (особенно в пищевой, косметической, фармацевтической промышленности) сохранение структуры и целостности является критически важным.

Примеры:

Фруктовые соки с кусочками: Например центробежный насос разобьет кусочки фруктов, превратив сок в однородную массу. Кулачковый насос сохранит кусочки целыми.

Йогурты с живыми культурами: Агрессивное перекачивание может повредить или уничтожить живые культуры, снижая полезные свойства продукта. Кулачковый насос бережно сохранит их.

Полимеры: Некоторые полимеры разрушаются при интенсивном сдвиге, что может изменить их характеристики и свойства.

2. Перекачивание вязких жидкостей:

Детали: Конструкция кулачковых насосов позволяет эффективно перекачивать жидкости с высокой вязкостью.

Примеры:

Перекачивание патоки, меда, джемов: Традиционные насосы могут испытывать трудности из-за высокой вязкости этих продуктов.

Производство косметики (кремы, лосьоны): Эти продукты часто имеют высокую вязкость, и кулачковый насос обеспечивает плавную и равномерную подачу.

Лакокрасочная промышленность (краски, лаки, смолы): Кулачковые насосы подходят для перекачивания этих часто густых и абразивных материалов.

3. Перекачивание жидкостей с твердыми включениями:

Детали: Конструкции кулачковых насосов имеют большие зазоры между кулачками и корпусом, позволяющие перекачивать жидкости, содержащие твердые частицы.

Почему это важно: Это расширяет спектр применений насоса.

Примеры:

Томатная паста с семечками: Насос не будет забиваться семечками.

Овощные пюре с кусочками: Кусочки овощей не будут повреждаться.

Перекачивание сточных вод: Специализированные кулачковые насосы способны перекачивать сточные воды, содержащие твердые примеси. (Хотя для этой цели чаще используют другие типы насосов, предназначенных для такой "грязной" работы или специальные кулачковые насосы с обрезиненными роторами).

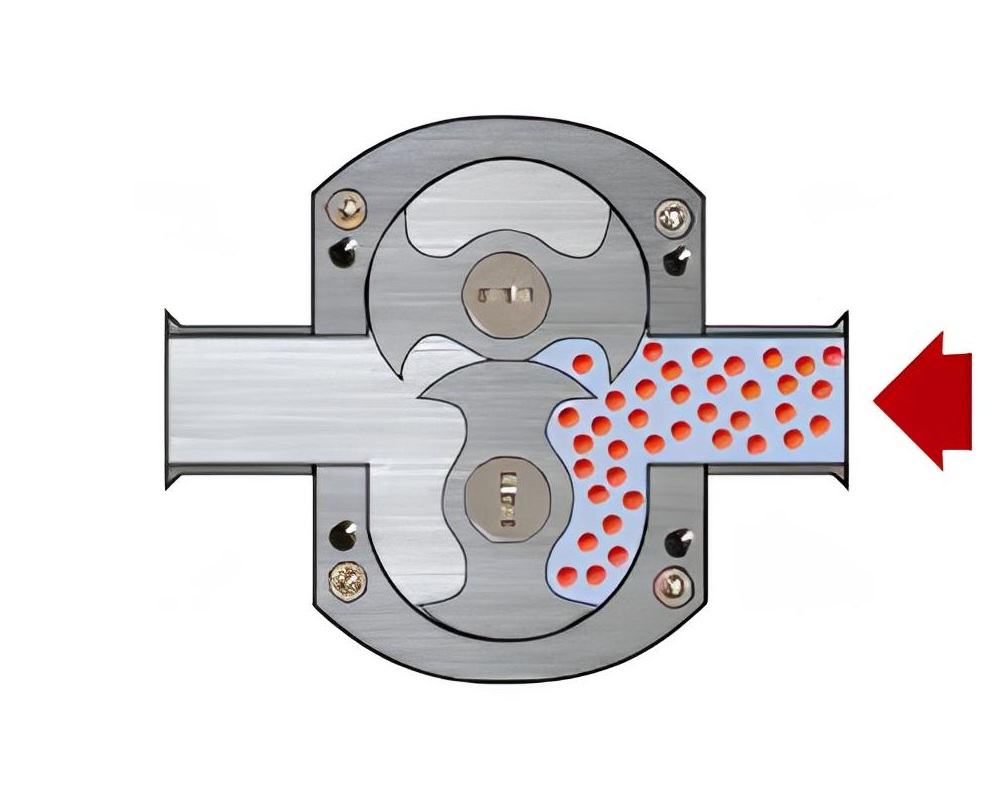

4. Реверсивность:

Детали: Многие модели кулачковых насосов могут перекачивать жидкость в обоих направлениях, просто изменив направление вращения двигателя.

Почему это важно: Это упрощает конструкцию системы и расширяет возможности ее использования.

Примеры:

Заполнение и опорожнение емкостей одним и тем же насосом.

Промывка трубопроводов: Изменив направление потока, можно эффективно промыть трубопровод от остатков продукта.

5. Точность дозирования:

Детали: Кулачковые насосы обеспечивают стабильный и равномерный поток, что делает их пригодными для дозирования. В сочетании с системами управления и датчиками расхода, они могут обеспечивать высокую точность дозирования.

Почему это важно: Точность дозирования критически важна в многих процессах.

Примеры:

Фармацевтическое производство (точное дозирование ингредиентов лекарств).

Пищевая промышленность (дозирование ароматизаторов, красителей, консервантов).

Химическая промышленность (смешивание реагентов в строго определенных пропорциях).

6. Гигиеничность:

Детали: Кулачковые насосы могут быть сконструированы с учетом санитарных требований: гладкие поверхности, отсутствие застойных зон, возможность CIP/SIP (очистка/стерилизация на месте). Обычно изготавливаются из нержавеющей стали.

Почему это важно: В пищевой, фармацевтической и косметической промышленности соблюдение гигиенических норм является обязательным.

Примеры:

Производство молочных продуктов.

Производство детского питания.

Разлив стерильных растворов для инъекций.

7. Надежность и долговечность:

Детали: Простая конструкция (особенно при использовании качественных материалов) обеспечивает долгий срок службы при правильной эксплуатации и обслуживании.

Почему это важно: Снижает затраты на ремонт и замену оборудования.

Ключевые факторы: Выбор правильных материалов для перекачиваемой жидкости, регулярное техническое обслуживание (замена уплотнений, смазка подшипников).

Важно помнить:

Хотя кулачковые насосы имеют много преимуществ, они не являются универсальным решением для ВСЕХ задач. При выборе насоса необходимо учитывать все факторы, включая тип перекачиваемой жидкости, требуемую производительность, вязкость, наличие твердых включений, гигиенические требования и бюджет. В некоторых случаях другие типы насосов (например, центробежные, перистальтические, мембранные, шестеренные) могут быть более подходящими.

Кулачковый насос Petroland

---

• Температура от -30°С до 135°С
• Вязкость от 1 до 400,000 сСт
• Расход до 70 м³/ч
• Давление до 20 бар

Перекачиваемые жидкости:

• Зубная паста
• Плавленые сыры
• Шампуни
• Фарш
• Сгущенное молоко
• Жиры
• Тесто
• Майонез
• Мороженое
• Косметические крема
• Фармацевтическая продукция
