Поверхностный центробежный насос. Что это такое?

Данная статья, как и многие на нашем сайте, не имеет коммерческого характера, а носит скорее информационный характер, чтобы Вы смогли достаточно подробно разобраться в данном вопросе и иметь хорошее представление о данном типе насосного оборудования – конструктивных особенностях, эксплуатации и особенностях монтажа.

Поверхностные насосы — это незаменимые устройства, используемые в жилых, сельскохозяйственных и промышленных целях для перекачивания жидкости (преимущественно воды) из одного места в другое. В отличие от погружных насосов, работающих под водой, поверхностные насосы устанавливаются на поверхности и забирают воду за счет всасывания.

Разберемся более подробно. Что такое поверхностный центробежный насос?

Поверхностный центробежный насос - это механическое устройство, предназначенное для подъема и перемещения жидкостей (как правило, воды) с помощью преобразования механической энергии вращения рабочего колеса в энергию потока жидкости. Ключевой особенностью этих насосов является то, что они устанавливаются на поверхности источника жидкости (колодца, скважины, водоема, резервуара), а жидкость к ним подается по всасывающему трубопроводу.

В отличие от погружных насосов, которые полностью находятся в перекачиваемой среде, поверхностные насосы взаимодействуют с жидкостью только посредством всасывающего патрубка (шланга или трубопровода). Это имеет ряд преимуществ, таких как удобство обслуживания, возможность работы всухую (кратковременно, в зависимости от модели) и легкость замены.

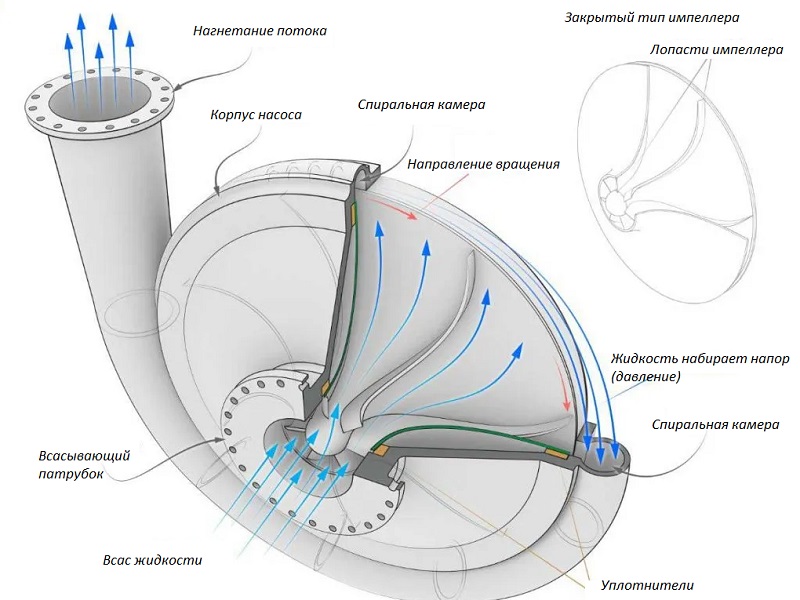

Принцип действия поверхностного центробежного насоса

Основной принцип работы поверхностного центробежного насоса основан на центробежной силе. Процесс происходит следующим образом:

Всасывание: При вращении рабочего колеса (импеллера) лопатки колеса отбрасывают жидкость от центра к периферии. Это создает область пониженного давления (вакуум) в центре колеса (в зоне входного патрубка).
Поступление жидкости: Под действием атмосферного давления (или давления в резервуаре, если он расположен выше уровня насоса), которое выше, чем давление во входном патрубке насоса, жидкость из источника начинает поступать в рабочую камеру насоса.
Преобразование энергии: Жидкость, попавшая в рабочую камеру, под действием вращающихся лопаток рабочего колеса приобретает кинетическую энергию (скорость).
Преобразование скорости в давление: Попадая из зоны быстрого движения (рабочее колесо) в расширяющуюся часть насоса – диффузор (или корпус спирального типа), скорость потока жидкости снижается. Согласно закону Бернулли, это снижение скорости приводит к увеличению статического давления жидкости.
Напор: Получившееся повышенное давление позволяет насосу преодолевать сопротивление трубопровода и поднимать жидкость на определенную высоту (создавать напор).
Выброс: Жидкость под давлением выбрасывается из насоса в напорный трубопровод.

Ключевые элементы поверхностного центробежного насоса:

Электродвигатель: Преобразует электрическую энергию в механическую энергию вращения вала.
Вал: Передает вращение от двигателя к рабочему колесу.
Рабочее колесо (импеллер): Создаёт центробежную силу и ускоряют жидкость.
Корпус насоса (улитка/диффузор): Расширяющаяся камера, где кинетическая энергия жидкости преобразуется в статическое давление.

Конструктивные особенности и основные компоненты

Поверхностные центробежные насосы имеют относительно простую, но продуманную конструкцию. Основные компоненты включают:

Рабочее колесо (импеллер): Бывают открытые, полуоткрытые и закрытые.

Открытые: Лопатки крепятся только к заднему диску. Хорошо работают с жидкостями, содержащими твердые частицы. Меньшее КПД по сравнению с другими типами
Полуоткрытые: Лопатки имеют задний диск, но передняя часть открыта.
Закрытые: Лопатки расположены между двумя дисками. Наиболее распространены, обеспечивают высокий КПД, но чувствительны к засорению.

Материалы: чугун, бронза, нержавеющая сталь, различные виды пластика и т.д. Выбор зависит от перекачиваемой среды и ее агрессивности.

Корпус насоса (рабочая камера):

Спиральный корпус (улитка): Самый распространенный тип. Расширяется к выходному патрубку, помогая замедлить поток и увеличить давление.
Диффузорный корпус: Имеет систему колец-диффузоров, которые постепенно сужают проход для жидкости, эффективно преобразуя скорость в давление. Более эффективен, но сложнее в изготовлении.
Материалы: Чугун, нержавеющая сталь, бронза, различные виды пластика и т.д.

Всасывающий патрубок: Место входа жидкости в насос. Очень важно, чтобы он был герметичным, так как подсос воздуха нарушает работу насоса и приводит к поломкам.

Напорный патрубок: Место выхода жидкости из насоса под давлением.

Уплотнение вала: Предотвращает утечку жидкости из корпуса насоса через отверстие, где проходит вал.

Манжетное (сальниковое) уплотнение: Наиболее простой тип, требующий периодической подтяжки.
Механическое торцевое уплотнение: Более современный, герметичный и надежный тип, меньше нуждается в обслуживании, но и более дорогой (бывает нескольких видов)

Основные типы поверхностных центробежных насосов

Поверхностные центробежные насосы можно классифицировать по различным признакам:

По назначению и конструкции:

Самовсасывающие насосы: Это наиболее распространенный тип для бытового использования. Они способны самостоятельно удалить воздух из всасывающего трубопровода и начать перекачивать жидкость. Это достигается за счет наличия воздушного кольца или эжектора (струйного насоса) в конструкции. Воздушное кольцо создается при первом запуске, когда вода заполнит корпус, а вращающееся колесо захватит воздух и вытолкнет его наружу.
Несамовсасывающие насосы: Эти насосы требуют предварительного заполнения как корпуса насоса, так и всасывающего трубопровода перед каждым запуском. Если в системе есть воздух, они не смогут начать перекачивать воду.
Насосные станции (гидрофоры): Это готовые комплекты, включающие поверхностный насос, накопительный бак (гидроаккумулятор), реле давления и манометр. Они автоматически поддерживают давление в системе водоснабжения, включаясь и выключаясь по мере расхода воды.
Многоступенчатые насосы: Имеют два и более рабочих колеса, установленных последовательно на одном валу. Каждый последующий импеллер увеличивает давление, создаваемое предыдущим. Используются для получения высокого напора.
Вихревые насосы: Хотя и относятся к центробежным, имеют иной принцип работы, близкий к объемным. Жидкость движется по спиральным каналам в корпусе, многократно проходя через лопатки рабочего колеса, что позволяет им создавать высокий напор при относительно низкой производительности. Отлично подходят для работы с газированными жидкостями.

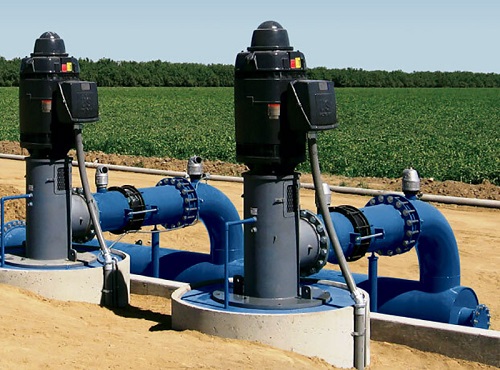

Сферы применения

Поверхностные центробежные насосы нашли широкое применение в самых разнообразных областях:

Бытовое водоснабжение:

Подъем воды из колодцев, скважин (до определенной глубины, обычно до 7-9 метров "по вертикали" для самовсасывающих), рек, озер для обеспечения водой частных домов, дач.
Работа в составе автоматических насосных станций для поддержания давления в системе.

Орошение и ирригация:

Полив садов, огородов, газонов.
Системы капельного орошения.
Подача воды для фермерских хозяйств.

Промышленность:

Перекачка жидкостей в технологических процессах (вода, растворы химикатов, масла и т.д.).
Системы охлаждения.
Системы пожаротушения.
Дренажные системы.

Коммунальное хозяйство:

Дренаж затопленных территорий.
Циркуляция воды в системах отопления (только специально предназначенные циркуляционные насосы, которые являются частным случаем центробежных).
Обеспечение водой небольших населенных пунктов.

Сельское хозяйство:

Обеспечение водой животноводческих ферм.
Системы полива.

Рыбоводство:

Циркуляция воды в аквариумах и прудах.

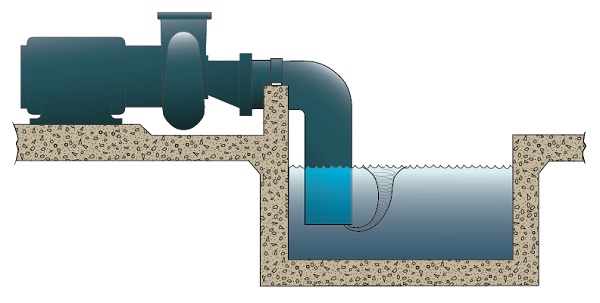

Максимальная глубина всасывания

Один из ключевых параметров поверхностных центробежных насосов – максимальная глубина всасывания. Это максимальная вертикальная высота, на которую насос способен поднять воду из источника.

Теоретический предел: Атмосферное давление на уровне моря способно "поднять" столб воды на высоту около 10.33 метров. Однако, это теоретический предел, который не достигается на практике.

Практический предел: Реальная максимальная глубина всасывания для большинства поверхностных центробежных насосов составляет около 7-8 метров. Этот показатель зависит от:

Модели насоса
Диаметра и длины всасывающего трубопровода: Больший диаметр и меньшая длина снижают потери на трение, позволяя насосу работать эффективнее.
Наличия обратного клапана: Обратный клапан на конце всасывающего трубопровода (или встроенный в насос) предотвращает вытекание воды обратно в источник, что критически важно для поддержания вакуума.
Прочих потерь давления: Потери на трение, изгибы трубопровода, фильтры.
Высоты над уровнем моря: С увеличением высоты атмосферное давление снижается, и, соответственно, максимальная глубина всасывания уменьшается.

Важно: Если глубина до зеркала воды превышает 7-9 метров, следует рассмотреть использование погружного насоса.

Критерии выбора поверхностного центробежного насоса

При выборе поверхностного центробежного насоса необходимо учитывать ряд факторов:

Назначение и требуемая производительность (расход):

Определите, для каких целей вам нужен насос (например, для полива, для дома).
Оцените, какой объем воды вам потребуется в единицу времени (л/мин, м³/ч). Для бытового водоснабжения может быть достаточно 3-5 м³/ч, для полива – 10-20 м³/ч и более.

Требуемый напор (давление): это высота, на которую насос способен поднять жидкость. Он складывается из

Вертикальной высоты подъема: Расстояние от оси насоса до самой верхней точки напорного трубопровода.
Потерь давления в трубопроводе: Суммарные потери давления на трение в во всасывающем и напорном трубопроводах. Эту величину можно рассчитать с помощью специальных таблиц или онлайн-калькуляторов, учитывая диаметр, длину трубопровода, количество фитингов (отводов, тройников, фильтров и т.д.).

Глубина источника воды: Как уже упоминалось, если глубина более 7-9 метров, поверхностный насос не подойдет.

Состав перекачиваемой жидкости:

Если вода чистая – подойдет большинство насосов.
Если есть примеси, песок – выбирайте модели с более открытыми рабочими колесами из износостойких материалов.
Если жидкость агрессивная – выбирайте насосы из нержавеющей стали или специальных сплавов или пластиков (в соответствии с таблицами совместимости материалов)

Тип источника воды: Колодец, скважина, водоем – от этого зависит длина и диаметр трубопроводов.

Наличие электропитания: Однофазная сеть (220В) или трехфазная (380В).

Автоматизация: Нужна ли насосная станция или достаточно простого насоса, который будет включаться вручную или с помощью внешних датчиков?

Бюджет: Цены на насосы могут сильно различаться в зависимости от бренда, мощности, материалов и функциональности.

Уровень шума: Важно, если насос будет установлен рядом с жилыми помещениями.

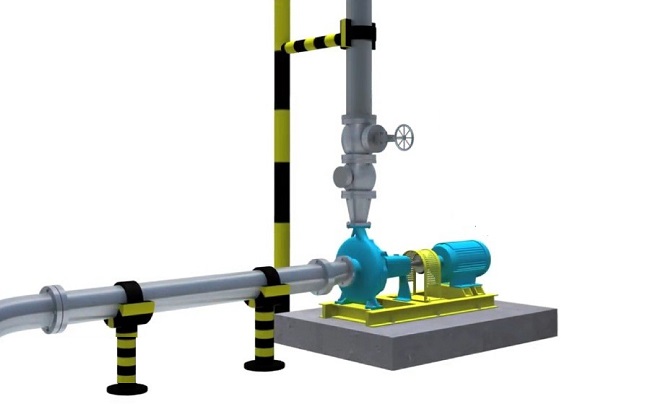

Монтаж и установка

Правильная установка поверхностного центробежного насоса – залог его долгой и бесперебойной работы.

Основные этапы и рекомендации:

Выбор места установки:

Насос должен располагаться как можно ближе к источнику воды, чтобы минимизировать глубину всасывания и потери давления.
Место должно быть защищено от атмосферных осадков, заморозков и прямых солнечных лучей (если насос не предназначен для уличной установки). Часто насосы устанавливают в кессоне, подвале, специальном приямке или утепленном помещении.
Обеспечьте устойчивое, ровное основание для установки насоса, чтобы избежать вибраций.

Подключение трубопроводов:

Всасывающий трубопровод:

Лучше используйте трубу большего диаметра, чем выходной патрубок насоса или одинакового.
Труба должна быть жесткой (например, ПНД или стальная), чтобы избежать ее схлопывания под действием вакуума.
Минимизируйте количество изгибов и поворотов на всасывающей линии.
Обязательно установите обратный клапан на конце всасывающей трубы (или погруженный в воду), чтобы предотвратить вытекание воды из системы.
Всасывающая линия должна быть постоянно заполнена водой (для несамовсасывающих насосов).
Тщательно герметизируйте все соединения на всасывающей линии, чтобы избежать подсоса воздуха.

Напорный трубопровод:

Подключается к напорному патрубку насоса.
Для автоматизированных систем часто устанавливается гидроаккумулятор и реле давления.
Рекомендуется установка запорной арматуры (крана) на напорной линии для обслуживания.
Желательно установить обратный клапан после насоса, чтобы предотвратить обратный ток воды при остановке, особенно если есть риск гидроудара.

Электроподключение:

Подключение насоса должно осуществляться квалифицированным электриком с соблюдением всех норм безопасности.
Обеспечьте надежное заземление.
Используйте кабель нужного сечения.
Рекомендуется использовать УЗО (устройство защитного отключения).

Первое включение (прайминг):

Для несамовсасывающих насосов перед первым включением необходимо полностью заполнить корпус насоса и всасывающий трубопровод чистой водой.
Для самовсасывающих насосов достаточно залить воду в корпус насоса. После запуска насос сам удалит воздух.

Эксплуатация и обслуживание

Периодическая проверка: Регулярно осматривайте насос и трубопроводы на предмет утечек, повреждений.
Контроль работы: Прислушивайтесь к работе насоса. Посторонние шумы, вибрации, снижение производительности могут указывать на неисправность.
Чистка фильтров: Если установлен фильтр на всасывающей линии, регулярно очищайте его.
Консервация на зиму: Если насос будет эксплуатироваться в неотапливаемом помещении, перед наступлением холодов его необходимо полностью осушить, чтобы избежать повреждения корпуса и рабочего колеса льдом. Для этого сливают воду из корпуса и трубопроводов.
Смазка: Некоторые модели требуют периодической смазки (заливов маслом) подшипниковых узлов.
Регулировка реле давления: В насосных станциях может потребоваться периодическая регулировка давления включения/выключения.

Преимущества и недостатки поверхностных центробежных насосов

Преимущества:

Простота конструкции и ремонта
Удобство монтажа и демонтажа: Можно легко заменить или отремонтировать без необходимости полного извлечения из скважины.
Возможность работы "всухую" (кратковременно): Некоторые модели могут работать без жидкости в течение короткого времени, что снижает риск повреждения при случайном опустошении источника.
Широкий диапазон производительности и напора: Можно подобрать модель для большинства задач.
Относительно низкая стоимость: По сравнению с некоторыми другими типами насосов.
Возможность работы с газированными жидкостями (для вихревых).

Недостатки:

Ограниченная глубина всасывания: Не подходят для очень глубоких источников воды
Необходимость защиты от внешних факторов: Требуют укрытия от непогоды, заморозков.
Шумность: Могут создавать достаточно много шума во время работы.
Риск "завоздушивания": Для несамовсасывающих насосов требуется заполнение водой перед запуском.
Эффективность всасывания: Потери при подъеме воды могут снижать общую эффективность.

Заключение

Поверхностные центробежные насосы – это надежное и эффективное решение для множества задач, связанных с перекачкой жидкостей. Понимание принципа их работы, конструктивных особенностей и критериев выбора позволит вам подобрать оптимальную модель, которая прослужит долго и безотказно. Помните о важности правильного монтажа и регулярного обслуживания для поддержания максимальной производительности и долговечности вашего насосного оборудования.
